配管の任意の箇所に設置できるポリエチレン管用不断水バルブです。ポリエチレン管の管厚をわずかに残して溝切加工した後、本体内蔵のナイフゲートで押し切りすることにより、管内に切粉が一切混入せず、短時間で設置できる画期的な不断水バルブです。
適用管種 | 水道配水用ポリエチレン管: 呼び径75~150mm |
---|
配管の任意の箇所に設置できるポリエチレン管用不断水バルブです。ポリエチレン管の管厚をわずかに残して溝切加工した後、本体内蔵のナイフゲートで押し切りすることにより、管内に切粉が一切混入せず、短時間で設置できる画期的な不断水バルブです。
適用管種 | 水道配水用ポリエチレン管: 呼び径75~150mm |
---|
直管部用漏水補修金具。鋳鉄管・鋼管・塩ビ管兼用なので管種ごとに補修継手をストックする必要が無く経済的。本体が二つ割なので、切管せずに取り付け可能。余裕の有効長で、破損部を確実にカバー。信頼の全周パッキンにより、水密性に優れています。フクゴーボルト付なので、耐食性に優れています。呼び径75~300mm

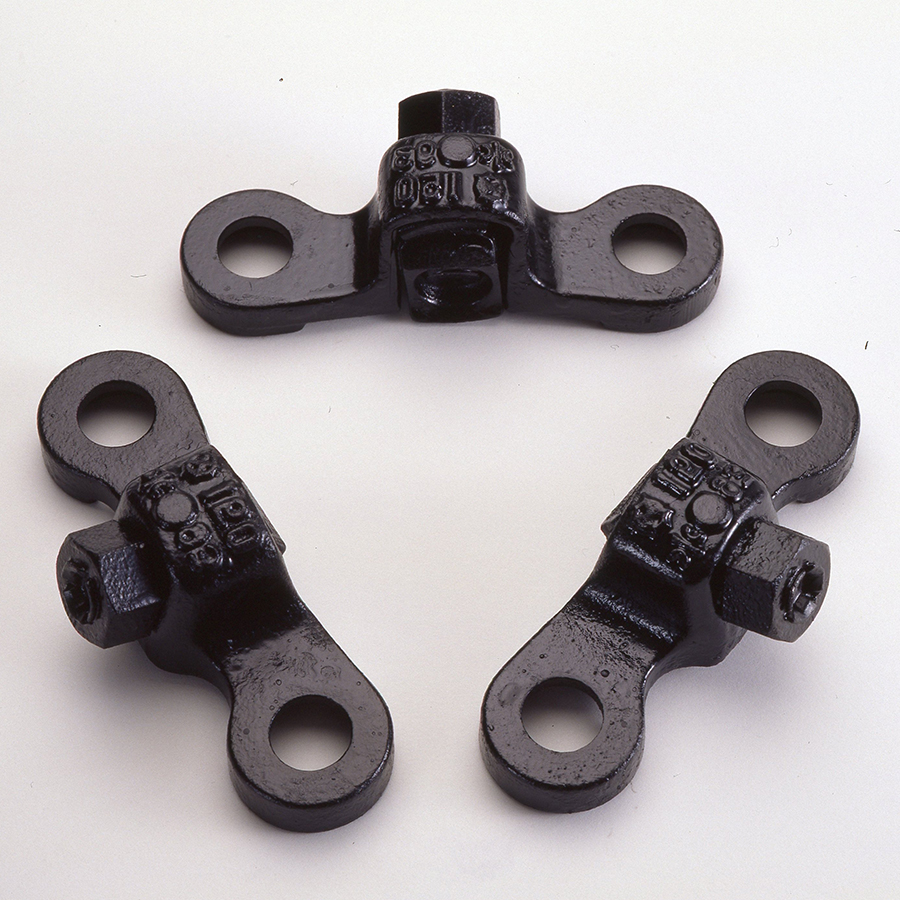

既設管の普通押輪の外側に取り付ける離脱補強金具。
通水状態で施工が可能。ボルトの突起が低く、ポリスリーブ損傷の心配がない。
ボルトを一本ずつ取り替えるため、安全に施工が可能。
呼び径100~200mm
外径差に対応する特殊パッキンにより、石綿管・塩ビ管・鋳鉄管・ポリエチレン管・鋼管・ヒューム管など、外径の異なる異種管を簡単に接続。1台で最大外径差43mmに対応し、管種の分からない埋設管の緊急補修、維持管理に最適。管種ごとに継手をストックする必要がなくなり、省ストック、省スペース、省コストを実現。3000シリーズはフィクサー(抜止金具)付で、許容水圧内での防護が不要。
ボールバルブを内蔵した特殊管。穿孔せずに配水管から給水管を分岐(分岐口径50mm)が可能で、浅層埋設にも最適。
GX形 | 呼び径100~200mm |
---|

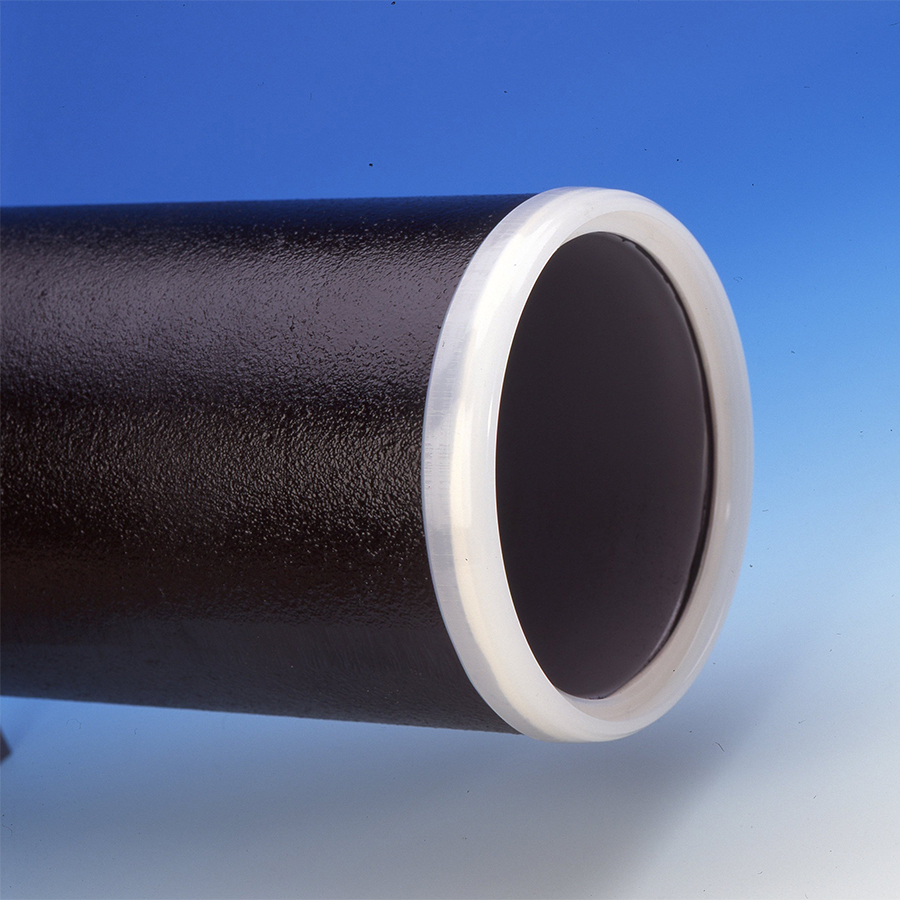

ダクタイル鋳鉄管の切管部に強力なブチルゴムで粘着させ、サビの発生を防ぎます。JWWA Z 108、JWWA Z 110の浸出基準に適合し、水質に安心。テープタイプ10m巻
カバータイプ | K形 | 呼び径75~200mm |
---|---|---|
T形 | 呼び径75~150mm |

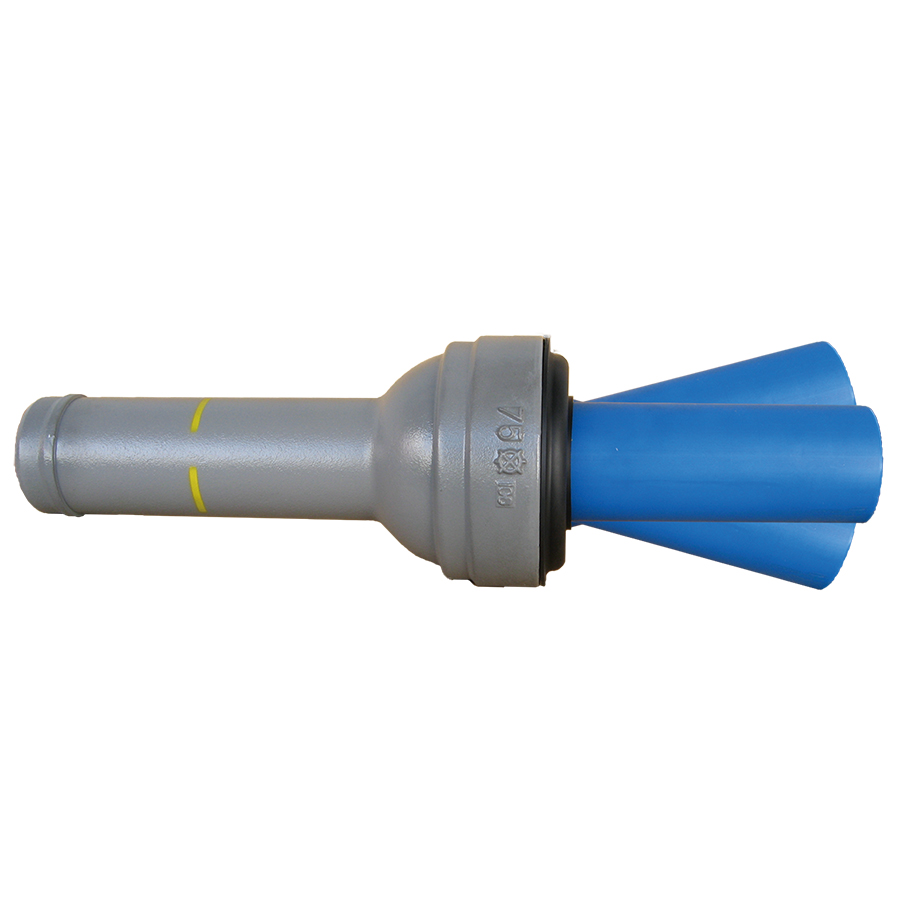

PE挿し口が付いたボール形自在継手。「フレキベンダー」の実績とノウハウを結集したボルトレスのシンプル一体化構造により、水密性・耐久性に優れ、耐震管路に最適。管路のねじれ、局部変位の吸収、角度調整に。ポリエチレン挿し口はEF接合で管路と一体化が可能。フランジ・K形・NS形に加えGX形にも対応し、ダクタイル鋳鉄管とポリエチレン管との異種管接続に最適。両PE挿し口タイプもラインナップ。呼び径75~150mm

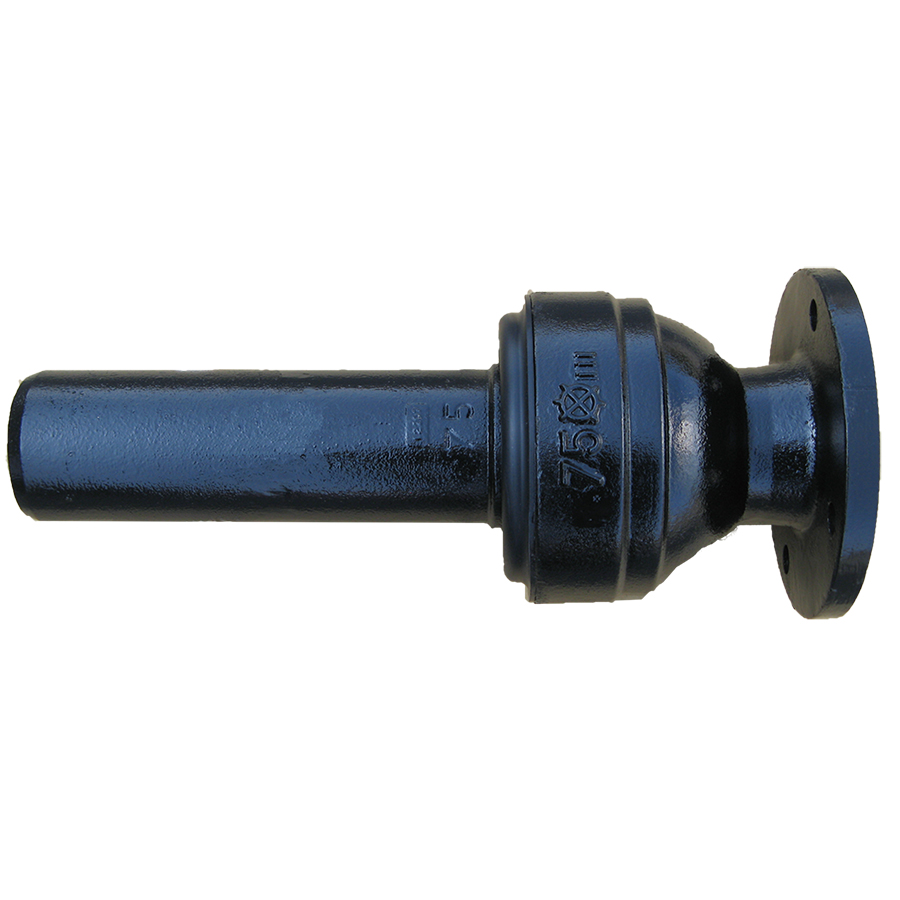

K形挿口が付いた角度調整管。ボール部が15°屈曲するのでダクタイル管の配管の芯出し、障害物の迂回に最適。GX形・K形・フランジに対応。
標準型 | 呼び径75~300mm |
---|---|
ロング型 | 呼び径75~200mm |
ダクタイル鋳鉄・鋼製伸縮継手。水管橋の伸縮管、ポンプ室・バルブピット内のフランジアダプター、各種配管の寸法調整管として。離脱防止ストッパー付。
呼び径50~300mm、伸縮量±30mm(※呼び径50・250・300mmは鋼製です。)
水研はライフラインにとって最も重要な継手部の安全性の向上を目指し、1980年、業界で初めてダクタイル鋳鉄製ボール形可撓伸縮管を開発。「フレキベンダー」は全方向に対して大きくゆとりある変形吸収性能をもち、使用実績の累計は11万台を突破。サンフランシスコ地震(1989年)、ロサンゼルス地震(1994年)、阪神淡路大震災(1995年)でもパイプラインの離脱や破損の被害から管路を守り、優れた免震品質を実証。
ボールジョイントと伸縮管を一体化し、大きな水平変位に追随する免震継手。無反動型の圧力バランス機構は推力(スラスト)の発生を抑え、スラスト固定を大幅に軽減します。省スペース化、作動範囲も必要最小限です。免震建物の空調設備配管、給排水衛生設備配管、消火設備配管、危険物施設用配管に。
消防認定/PJ-119号 PJ-120号 PJ-121号
危険物評価/危評第0017号
「排水用VPベンダー」は、地震や地盤沈下による捻れ、屈曲、偏芯にスムーズに対応する可撓伸縮継手です。 ビルや工場など構造物の周辺部に設置することで、排水管路にかかる複合荷重を柔軟に吸収し、管路を安全に守ります。呼び径50A~200A
光ファイバーケーブル・通信ケーブル等の通信管路のストレスを吸収。塗覆装鋼管(PS管)、鋳鉄管(ID管)に用いる耐震用伸縮継手。
ダクタイル鋳鉄製、呼び径50・75・100mm
全長30cm足らずのEX専用穿孔機で施工可能なコンパクトモデル。エスゲート本来の止水性能を損なうことなく、本体・施工機材ともに小型化。施工工程も簡素化することにより、安全・確実に既設の管路に不断水バルブの設置が可能。
適用管種 | ダクタイル鋳鉄管・鋼管: | 呼び径75~300mm |
---|
世界初、エンドミル(EM)穿孔による不断水工法で水を止めずにバルブを設置。
国内のみならず海外でも実績を着実に伸ばしています。
適用管種 | ダクタイル鋳鉄管・鋼管 | 呼び径350~1200mm |
---|
塩ビ管専用の軽量・コンパクトな本体に作業用仕切弁を内蔵。周辺機器と作業工程が簡素化、スピーディに。
専用のEM穿孔機によるエンドミル(EM)穿孔、ソフトシール弁体により、既設管路に負担を掛けない低トルク止水を実現。作業用仕切弁を本体に内蔵しているため、特殊な装置を使うことなく、弁体を簡単に撤去できます。
適用管種 | 塩ビ管 呼び径75~150mm |
---|
エスゲートMNはエスゲートで培った経験とノウハウを結集したシンプルでスマートなデザインです。機能性を重視したコンパクトな本体と100V電源仕様の穿孔機は、管への負荷を最小限に抑え、安全にスピーディに施工できます。
適用管種 | 塩ビ管・鋼管 | 呼び径50mm |
---|
ソフトシール仕切弁に分岐を融合一体化させた不断水分岐管。信頼の全周パッキン、内外面エポキシ樹脂粉体塗装で万全の耐食性。
適用管種 | ダクタイル鋳鉄管・鋼管 | 呼び径75~200mm |
---|---|---|
塩ビ管 | 呼び径75~150mm |
既設のポリエチレン管にEFサドルとPE挿し口付ソフトシール仕切弁をEF接合で一体化。分岐部が管路と一体化構造となるため、管路の耐震化に貢献。適用管種:水道配水用ポリエチレン管 本管呼び径100~200mm
適用管種 | 水道配水用ポリエチレン管 本管呼び径100~200mm |
---|
既設のポリエチレン管にEFサドルとボールバルブをEF接合で一体化。分岐部が管路と一体化構造となるため、管路の耐震化に貢献。
適用管種 | 水道配水用ポリエチレン管 本管呼び径100~200mm |
---|
適用管種 | 4型穿孔機(呼び径75~150mm用) 5型穿孔機(呼び径75~200mm用) |
---|
